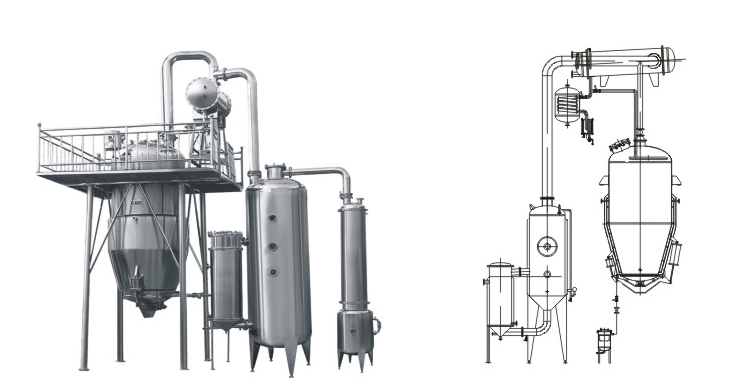

本设备主要由提取罐、外循环单效浓缩器及其它附属设备组成，结构紧凑，操作方便，集提取、浓缩、溶剂回收于—体。

1、油水分离器由两个玻璃筒组成，使油水分离时间更长，分离效果更好。采用玻璃材质，便于观察。

2、提取的同时，采用高位自流方式进行浓缩，蒸发的蒸馏水回流到提取罐内加大溶剂与药材的浓度差，提高提取效率，整个回流提取浓缩过程约4-6个小时。减少蒸汽、溶剂损耗，缩短操作时间。

3、回收到的高效浓度溶剂，直接到酒精配置制罐，给醇沉罐或提取罐当溶剂使用。

设备功能齐全，适用于水提和醇提，能进行常压和负压提取并且可以回收挥发油。配置真空转换器及控制箱,操作方便，可实现常温提取低温浓缩；常温提取常温浓缩；低温提取及低温浓缩等工艺要求。

本设备适用于水提和醇提。
